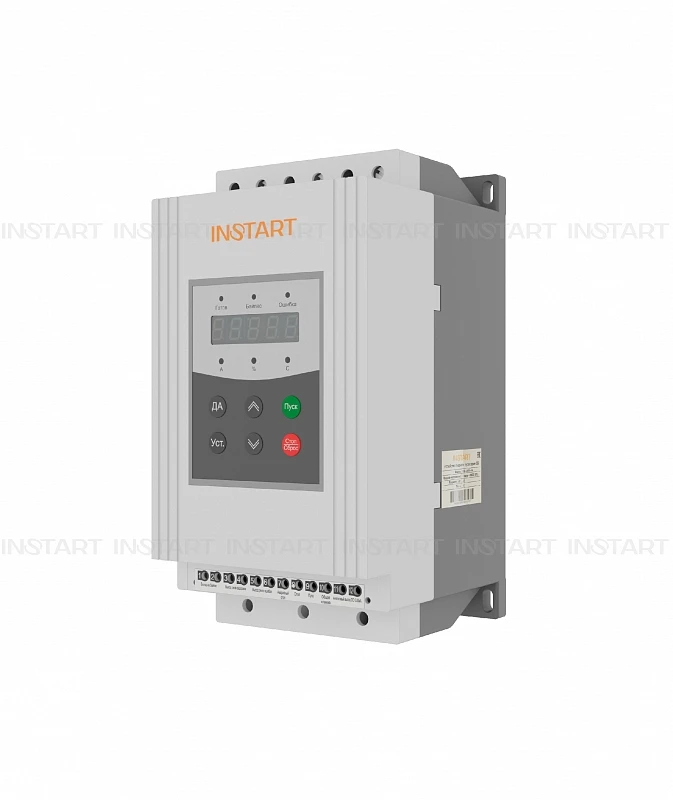

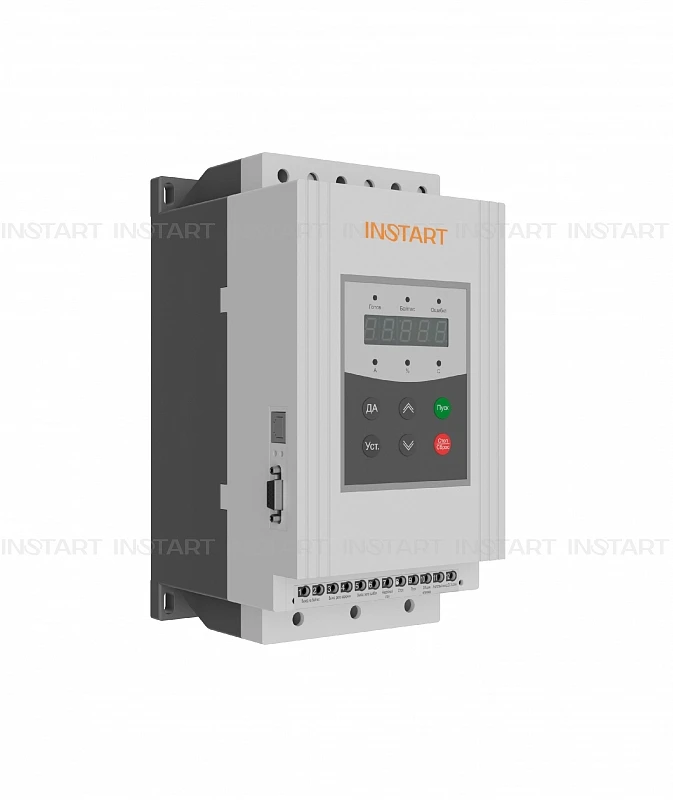

Устройство плавного пуска SSI-37/75-04 - 37 кВт, 75А, 380В, 3 фазы
от 1 руб.
- В наличии
- Только оптом
- Код: 60800
Устройство плавного пуска SSI-37/75-04 - 37 кВт, 75А, 380В, 3 фазыВ наличии
от 1 руб.
возврат товара в течение 14 дней по договоренности
Характеристики
Напряжение - 380 В
Мощность - 37 кВт
Ток - 75 А
Габариты - 148х271х160
Вес- 6 кг
-----------------------------------
УСТРОЙСТВА ПЛАВНОГО ПУСКА СЕРИИ SSI – ЗАЩИТА ЛЮБЫХ АСИНХРОННЫХ ДВИГАТЕЛЕЙ В РАЗЛИЧНЫХ ПРИМЕНЕНИЯХ.
Устройства плавного пуска серии SSI предназначены для плавного запуска асинхронных короткозамкнутых электродвигателей путем постепенного повышения напряжения на статоре двигателя.
Устройства плавного пуска серии SSI снабжены силовыми тиристорными модулями в каждой фазе, включенными по встречно – параллельной схеме, что обеспечивает управление всеми тремя фазами на протяжении полного периода пуска и останова двигателя.
Устройства плавного пуска INSTART применяются в различных областях промышленности, везде, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.
СХЕМА ПОДКЛЮЧЕНИЯ УСТРОЙСТВА ПЛАВНОГО ПУСКА
МАССОГАБАРИТНЫЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА
| Модель | Габариты, мм | Установочные размеры, мм | Вес (нетто), кг | ||||
| Ш | В | Г | Ш1 | В1 | |||
| SSI-5.5/11-04 | 148 | 271 | 160 | 130 | 247 | 5 |  |
| SSI-7.5/15-04 | 148 | 271 | 160 | 130 | 247 | 5 | |
| SSI-11/23-04 | 148 | 271 | 160 | 130 | 247 | 5 | |
| SSI-15/30-04 | 148 | 271 | 160 | 130 | 247 | 5 | |
| SSI-18.5/37-04 | 148 | 271 | 160 | 130 | 247 | 5 | |
| SSI-22/43-04 | 148 | 271 | 160 | 130 | 247 | 5 | |
| SSI-30/60-04 | 148 | 271 | 160 | 130 | 247 | 5 | |
| SSI-37/75-04 | 148 | 271 | 160 | 130 | 247 | 5 | |
| SSI-45/90-04 | 148 | 271 | 160 | 130 | 247 | 5 | |
| SSI-55/100-04 | 148 | 271 | 160 | 130 | 247 | 5 | |
Техническая спецификация
| Компонент | Характеристика |
|---|---|
| Напряжение питания и диапазон мощностей | 380+-10%, 3 фазы, 5,5 кВт — 600 кВт |
| Частота электропитания | 50/60 Гц |
| Применяемые электродвигатели | трехфазные асинхронные с короткозамкнутым ротором |
| Частота пусков | не более 20 раз в час |
| Пусковое напряжение | 30-70% |
| Ограничение пускового тока | 50-500% |
| Время пуска | 2-60 с |
| Время останова | 0- 60 с |
| Максимальные рабочий ток | 50 — 200 % |
| Режимы пуска | режим ограничения тока, режим рампы по напряжению, запуск рывком в режиме ограничения тока, запуск рывком в режиме рампы по напряжению, режим рампы по току, режим двойного контура регулирования с ограничением тока напряжения |
| Режимы останова | режим плавного останова, режим свободного останова |
| Наличие шунтирующего контактора | отсутствует (необходимо использовать внешний контактор) |
| Релейные выходы | программируемый выход с задержкой, выход ошибки, управление шунтирующим контактором |
| Входы управления | пуск, стоп, аварийный стоп |
| Аналоговый выход | 4…20 мА, мониторинг действующего тока двигателя |
| Обмен данными | поддержка стандартного протокола MODBUS RTU |
| Функции защиты | защита от перегрева устройства плавного пуска, защита от обрыва входной фазы, защита от обрыва выходной фазы, защита от перекоса фаз, токовая защита при запуске, защита от перегрузки в процессе работы двигателя, защита от пониженного напряжения, защита от повышенного напряжения, защита от короткого замыкания нагрузки, защита от длительного пуска, защита от установки неверных параметров, защита от неверного подключения |
| Степень защиты | IP20: модели от 5.5 кВт до 55 кВт IP00: модели от 75 кВт до 600 кВт |
| Внешние условия | размещении на высоте до 1000 м. При размещении выше 1000 м — следует использовать устройство большей мощности. Температура окружающего воздуха — в интервале — 30…+50 0С, влажность воздуха — не более 90%, без конденсата. Размещение устройства — в помещении с хорошей вентиляцией, при отсутствии коррозийно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5G |
| Система охлаждения | естественное охлаждение воздухом |
Характеристики
| Основные | |
|---|---|
| Производитель | Instart |
| Страна производитель | Россия |
| Технические характеристики | |
| Количество фаз | 3 |
| Минимальное рабочее напряжение | 342 В |
| Максимальное рабочее напряжение | 440 В |
| Номинальный ток | 75 А |
| Максимальная мощность | 37 кВт |
| Габаритные размеры | |
| Длина | 160 мм |
| Высота | 271 мм |
| Ширина | 148 мм |
| Вес | 6 кг |
