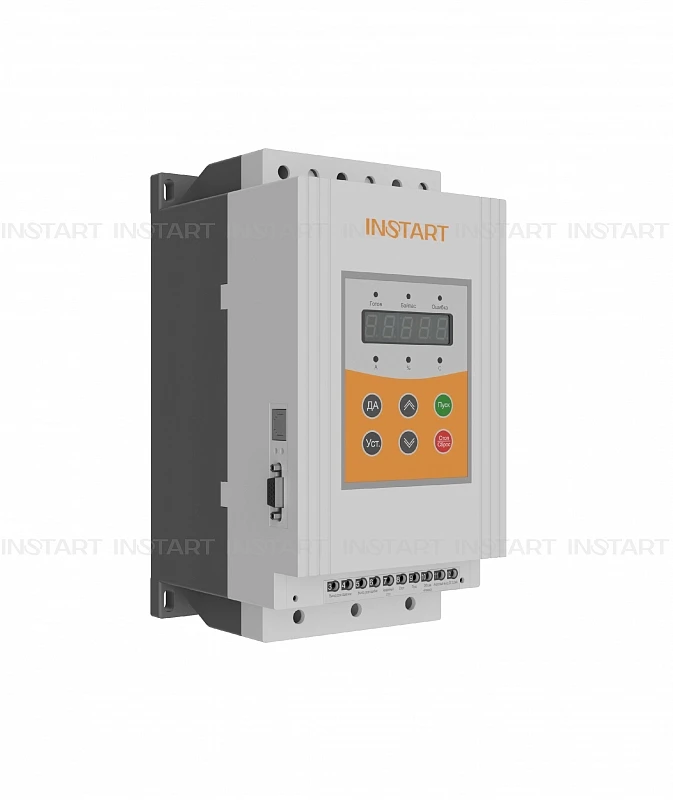

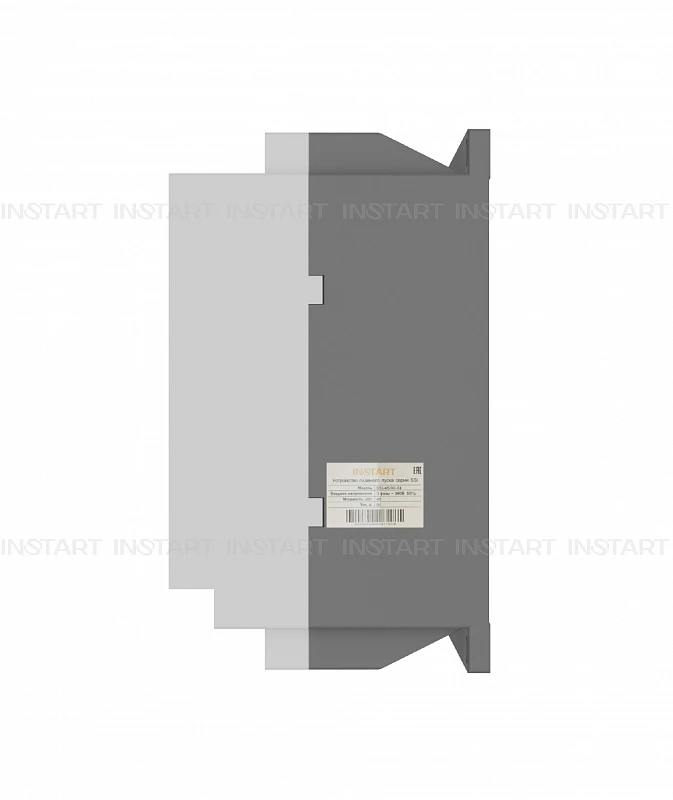

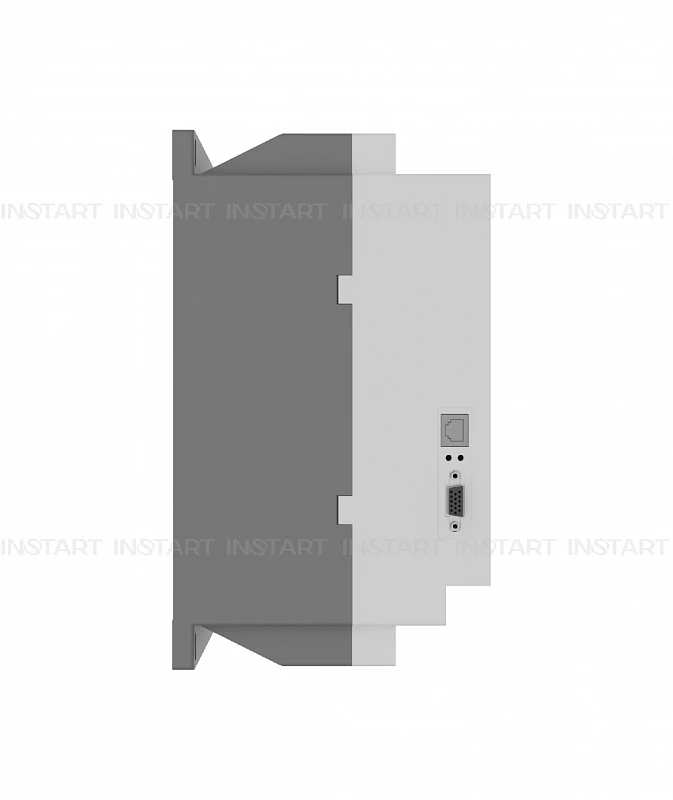

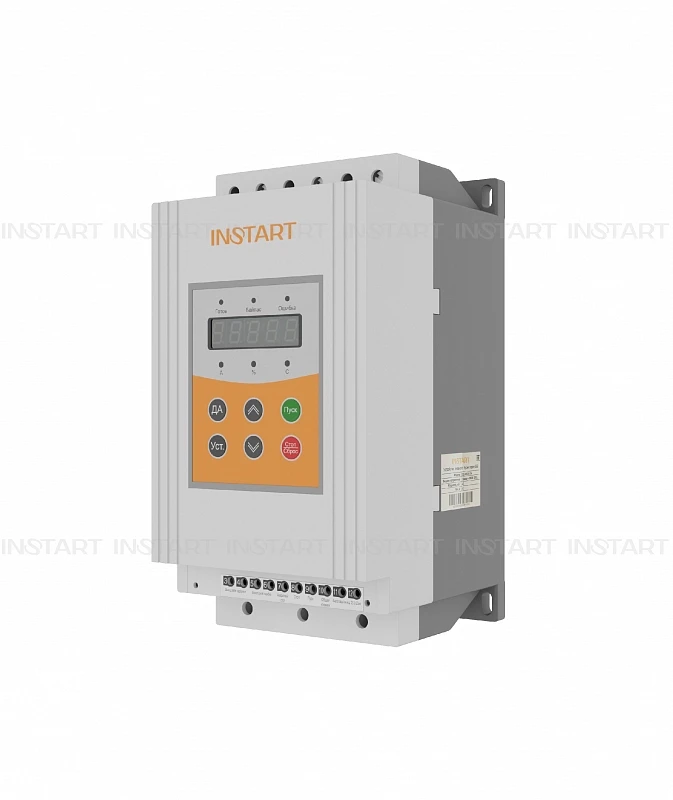

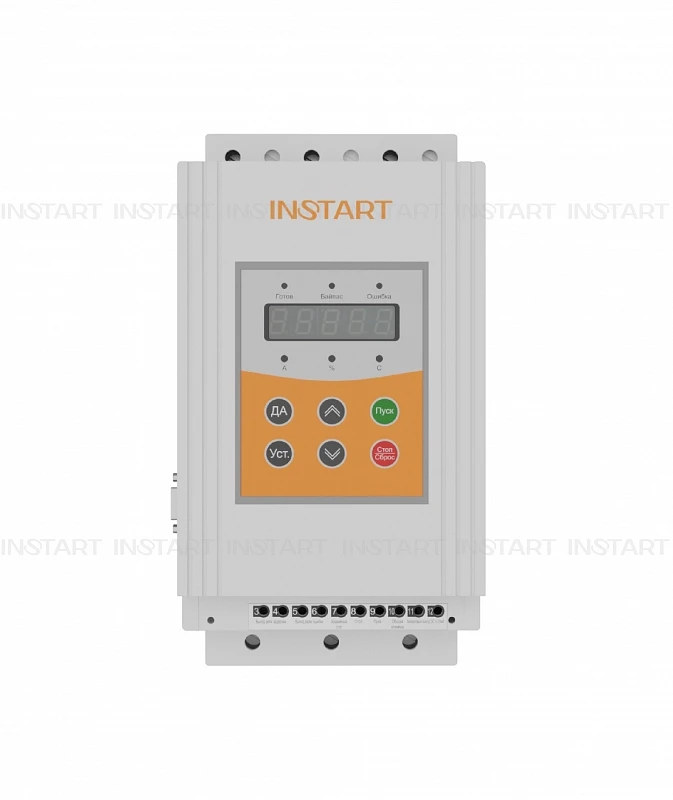

Устройство плавного пуска SBI-18.5/37-04 - 18.5 кВт, 37А, 380 В, 3 фазы

Характеристики

Напряжение - 380 В

Мощность  - 18.5 кВт

Ток    - 37А

Габариты - 148х271х160

Вес- 5 кг

----------------------------------

Устройства плавного пуска серии SBI управляют пусковым током и напряжением асинхронных короткозамкнутых электродвигателей.

Использование устройств INSTART обеспечивает контролируемый, безударный, плавный пуск, тем самым улучшая комплексную защиту электродвигателя.

Данная серия имеет встроенный обводный контактор, что позволяет упростить подключение и минимизировать время ввода в эксплуатацию.

Основные функции устройств плавного пуска INSTART в стандартной комплектации:

• Управление пусковым током.
• Напряжение и ток изменяются плавно, без скачков.
• Процесс пуска оптимизирован, включая применения, где нагрузка меняется от пуска к пуску.
• Плавный останов, где момент инерции более 20%.
• Торможение для снижения времени останова.
• Автоматический перезапуск при возникновении ошибки или сбое питания.
• Встроенный сетевой протокол Modbus RTU

Устройства плавного пуска INSTART применяются в различных областях промышленности, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.

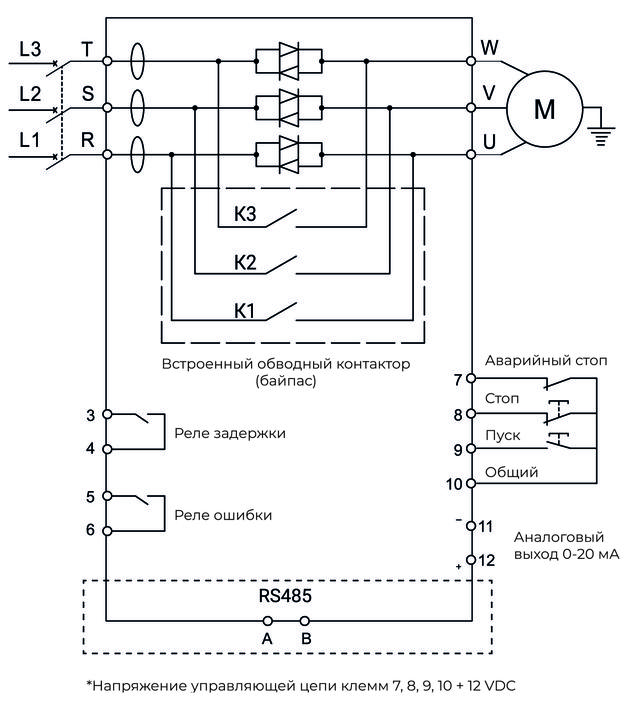

Схема подключения устройств плавного пуска



Массогабаритыне характеристики устройств плавного пуска серии SBI





Модель	Габариты, мм			Установочные размеры мм		ВЕС (НЕТТО), кг
	Ш	В	Г	Ш1	Ш2
SBI-5.5/11-04	148	271	160	130	247	5
SBI-7.5/15-04	148	271	160	130	247	5
SBI-11/23-04	148	271	160	130	247	5
SBI-15/30-04	148	271	160	130	247	5
SBI-18.5/37-04	148	271	160	130	247	5
SBI-22/43-04	148	271	160	130	247	5
SBI-37/75-04	148	271	160	130	247	5
SBI-45/90-04	148	271	160	130	247	5
SBI-55/110-04	148	271	160	130	247	5



Техническая спецификация



Компонент	Характеристика
Напряжение питания и диапазон мощностей	380 В ± 15%, 3 фазы 5.5 – 55 кВт
Частота электропитания	50/60 Гц
Применяемые электродвигатели	Трехфазные асинхронные с короткозамкнутым ротором
Частота пусков	Не более 20 раз в час
Пусковое напряжение	30 – 70%
Ограничение пускового тока	50 – 500%
Время пуска	2 – 60 с
Время останова	0 – 60 с
Максимальный рабочий ток	50 – 200%
Режим пуска	Режим ограничения тока Режим рампы по напряжению Запуск рывком в режиме ограничения тока Запуск рывком в режиме рампы по напряжению Режим рампы по току Режим двойного контура регулирования с ограничением тока и напряжения
Режимы останова	Режим плавного останова Режим свободного останова
Наличие обводного контактора (байпас)	Встроен
Релейные выходы	Программируемый выход с задержкой, выход ошибки, управление обводным контактором
Входы управления	Пуск, стоп, аварийный стоп
Аналоговый выход	4…20 мА, мониторинг действующего тока двигателя
Обмен данными	Поддержка стандартного протокола MODBUS RTU
Функции защиты	Защита от перегрева устройства плавного пуска Защита от обрыва входной фазы Защита от обрыва выходной фазы Защита от перекоса фаз Токовая защита при запуске Защита от перегрузки в процессе работы двигателя Защита от пониженного напряжения Защита от повышенного напряжения Защита от короткого замыкания нагрузки Защита от длительного пуска Защита от установки неверных параметров Защита от неверного подключения
Степень защиты	IP20
Внешние условия	Размещение на высоте до 1000 м. При размещении выше 1000 м – следует использовать устройство большей мощности. Температура окружающего воздуха – в интервале – 30…+55 оС, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно- активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G
Система охлаждения	Естественное охлаждение воздухом
